Изоляторы ИОС удерживают и электрически изолируют токоведущие части электрооборудования. Ошибка в маркировке приводит к несовместимости по напряжению, механической прочности или монтажным размерам.
При подборе важно рассматривать полное обозначение изделия. В нем указаны номинальное напряжение, минимальная разрушающая сила при изгибе, конструктивное и климатическое исполнение. Каждый параметр связан с условиями эксплуатации оборудования.
Где применяются изоляторы ИОС

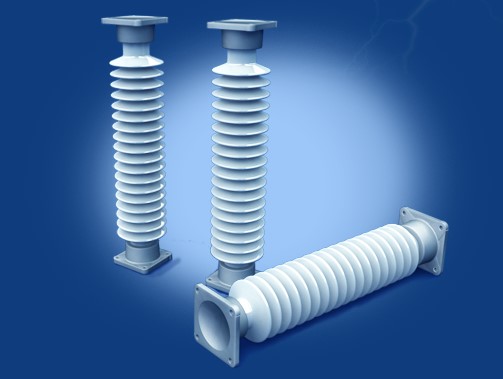

ИОС – это фарфоровые опорные стержневые изоляторы. Они являются опорами для шин и других токоведущих частей. Например, изоляторы ИОС 10 подбирают для электроустановок соответствующего класса напряжения. Но важно, чтобы выбранная модель выдерживала расчетную изгибающую нагрузку.
Изоляционная часть изготавливается из электротехнического фарфора и соединяется с металлической арматурой. Перед монтажом проверяется целостность глазури, отсутствие трещин и сколов, состояние фланцев и армировочных швов. Геометрия и присоединительные размеры должны соответствовать проекту.
Как читать маркировку ИОС
В обозначении ИОС-20-2000 первые буквы расшифровываются как «изолятор опорный стержневой». Число 20 – номинальное напряжение в киловольтах. Индекс 2000 показывает минимальную механическую разрушающую силу при изгибе в даН (кгс), что соответствует примерно 20 кН.
При выборе изоляторов ИОС 20 2000 следует проверять не только прочность. Длина пути утечки должна соответствовать степени загрязнения площадки, а климатическое исполнение и категория размещения – условиям эксплуатации. Эти характеристики должны указываться в паспорте изделия.
Модели для оборудования 35 кВ
В классе 35 кВ применяются исполнения с разной механической прочностью. Индексы 500, 1000 и 2000 соответствуют минимальной разрушающей силе при изгибе примерно 5, 10 и 20 кН. Поэтому изделия одного класса напряжения нельзя считать взаимозаменяемыми.
Требования к изоляторам ИОС 35 определяют по массе и расположению шин, расчетным электродинамическим воздействиям, ветровой нагрузке, которой подвергается оборудование. Отдельно проверяется строительная высота, фланцы, отверстия и длину пути утечки.
Что учитывать для класса 110 кВ
Для изоляторов ИОС 110 особенно важно указывать полную маркировку. После напряжения располагается индекс изгибающей прочности. Есть изделия, которые выдерживают 4, 6, 12,5 и 20 кН.
Повышенная прочность не делает изделие подходящим. Модели различаются строительной высотой, а также:
- массой;
- длиной пути утечки;
- присоединительными размерами.
Выбор подтверждается расчетом и сверкой с чертежом оборудования.
Почему 600 – не класс напряжения
Фраза изолятора ИОС 600 без указания напряжения неполная. Число 600 обозначает минимальную разрушающую силу при изгибе 600 даН, то есть около 6 кН. ИОС-110-600 УХЛ1 – пример полной маркировки, где 110 означает напряжение, а УХЛ1 – климатическое исполнение.
Проверка перед заказом
До согласования поставки необходимо проверить три группы параметров:
- Номинальное напряжение, испытательные напряжения и соответствие длины пути утечки.
- Минимальную разрушающую силу при изгибе с учетом всех расчетных нагрузок.
- Климатическое исполнение, категорию размещения, строительную высоту и присоединительные размеры.
Фарфоровый ИОС выбирают не по одному числу в маркировке, а по электрическим, механическим и монтажным характеристикам. Специалисты компании «Контур-М» помогут расшифровать маркировку, сопоставить исполнения и подобрать изделие под определенный аппарат или распределительное устройство.
