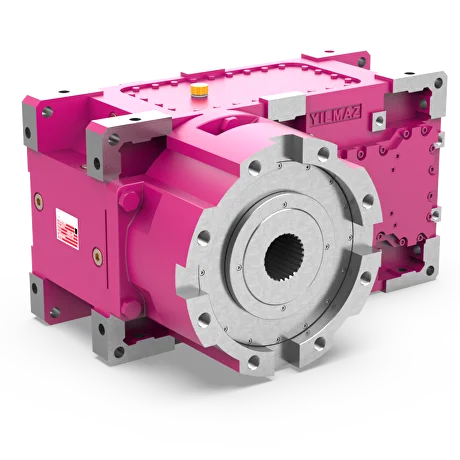

Если привод подобран неверно, ошибка проявляется быстро: вал вращается быстрее расчетного, механизму не хватает тяги или двигатель начинает работать с перегрузкой. Разница даже в 10-15% по выходным оборотам способна нарушить режим конвейера, мешалки или подъемного узла. Поэтому в Промаир подбор начинают с исходных параметров механизма, а уже потом переходят к конкретной серии и типоразмеру.
Как определяется передаточное число редуктора
Основной расчет строится на отношении входной и выходной частоты вращения. Используется формула i = n1 / n2, где n1 обозначает обороты двигателя, а n2 — требуемую скорость рабочего вала.
Возьмем электродвигатель на 1450 об/мин и конвейер, которому требуется 58 об/мин. Делим 1450 на 58 и получаем i = 25. Значит, нужен механизм с отношением около 25:1, после чего можно сверять доступные исполнения в каталоге производителя.
До вычислений стоит собрать исходные данные. Для первичного подбора достаточно трех значений:
- скорость вращения двигателя;
- требуемые обороты оборудования;
- усилие на выходном валу.
Одна из частых ошибок связана с паспортной скоростью мотора. Для асинхронного двигателя с четырьмя полюсами при сети 50 Гц синхронное значение равно 1500 об/мин, но рабочее обычно немного ниже из-за скольжения. Поэтому лучше брать цифру с шильдика, а при использовании частотного преобразователя учитывать заданную частоту.
Как проверить, хватит ли крутящего усилия
После определения скорости нужно убедиться, что механизм сможет передать требуемое усилие. Чем сильнее уменьшается частота вращения, тем выше доступная тяга на выходе, но часть мощности теряется в зацеплении, подшипниках и смазке.
Для предварительной оценки применяют выражение M2 = M1 × i × η. Входной крутящий момент можно определить по формуле M = 9550 × P / n, где P указывается в кВт, n — в об/мин, а результат получают в Н·м. Коэффициент η учитывает механические потери.
Разберем пример. Двигатель мощностью 2,2 кВт вращается со скоростью 1450 об/мин, значит его момент составляет примерно 14,5 Н·м. При отношении 25 и КПД 0,96 на выходе получится около 348 Н·м. Это значение уже можно сопоставить с требованиями конкретного оборудования.
Одной формулы для окончательного выбора недостаточно. У SEW-EURODRIVE, Bonfiglioli и других производителей для каждой серии указаны допустимые значения на выходном валу и ограничения по эксплуатации. Если результат близок к предельному, полезно проверить следующий типоразмер и сравнить запас по механической прочности.
Как учесть режим работы и коэффициент запаса
Одинаковая мощность двигателя еще не означает одинаковые условия эксплуатации. Вентилятор с плавной работой и конвейер с частыми пусками создают совершенно разную нагрузку на передачу, поэтому расчет корректируют с учетом рабочего режима.
Перед выбором стоит зафиксировать несколько параметров:
- продолжительность работы за сутки;
- количество запусков и остановок;
- наличие реверса и ударных воздействий;
- температуру окружающей среды.
Допустим, рабочему узлу требуется 400 Н·м. Если для его режима принят коэффициент 1,5, ориентироваться уже нужно на 600 Н·м. Модель с допустимыми 450-500 Н·м в таком случае не подойдет, даже если скорость на выходе совпадает с требуемой.
У разных производителей методика определения service factor отличается. Bonfiglioli и SEW-EURODRIVE используют собственные таблицы с учетом характера работы и продолжительности эксплуатации. Поэтому коэффициент стоит брать из технической документации выбранной серии, а не из универсальной таблицы без привязки к оборудованию.
Какие ошибки чаще всего допускают при подборе
Проблема обычно возникает не в самой формуле, а в неверных исходных данных. Можно правильно разделить обороты, но забыть про пусковые пики, усилие на валу или условия установки корпуса.
Перед заказом удобно пройти короткую проверку:
- сверить скорость электродвигателя по шильдику;
- определить нужные обороты рабочего органа;
- вычислить доступное усилие с учетом КПД;
- оценить пиковые значения во время запуска;
- сравнить результат с параметрами выбранной серии.
Отдельно учитывается конструкция передачи. Червячная ступень обычно имеет более заметные потери, чем цилиндрическая или коническо-цилиндрическая, особенно при большом отношении скоростей. Поэтому два агрегата с одинаковым мотором могут выдавать разные характеристики на выходе.
Еще один источник ошибки — частотное регулирование. Если двигатель подключен через преобразователь Lenze или аналогичное устройство, его обороты меняются вместе с частотой. В таком случае проверять следует не одну точку при 50 Гц, а весь диапазон, в котором будет работать установка.
Как проверить выбранную модель перед заказом
Финальную сверку проводят по каталогу конкретного производителя. Совпадения расчетного коэффициента недостаточно: серия должна выдерживать требуемое усилие, внешние нагрузки и условия эксплуатации.
Сначала сравните вычисленное отношение с реальным значением модели. Например, вместо расчетных 25 каталог может предлагать 24,6 или 25,4. После этого нужно заново определить выходные обороты и проверить, допустимо ли отклонение для технологического процесса.
Далее смотрят допустимое усилие на валу, радиальные и осевые воздействия, монтажное положение, температуру среды и требования к смазке. Для оборудования, работающего много часов без остановки, дополнительно проверяют тепловые ограничения, особенно при монтаже в тесной зоне с плохим охлаждением.
Если часть исходных данных неизвестна, подготовьте фото шильдика двигателя, нужную скорость рабочего органа, продолжительность работы и характер нагрузки. Этого набора обычно достаточно, чтобы специалист по приводной технике проверил расчеты и исключил заведомо слабые варианты до закупки.
